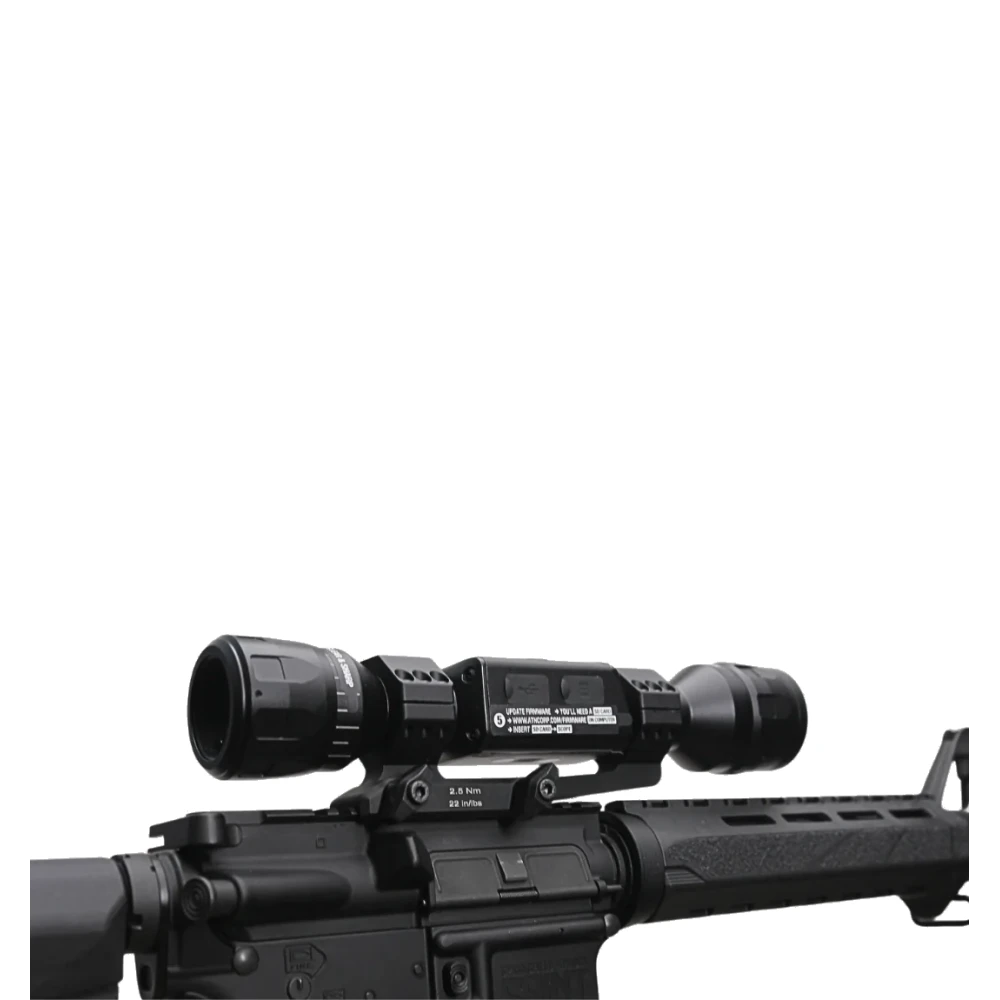

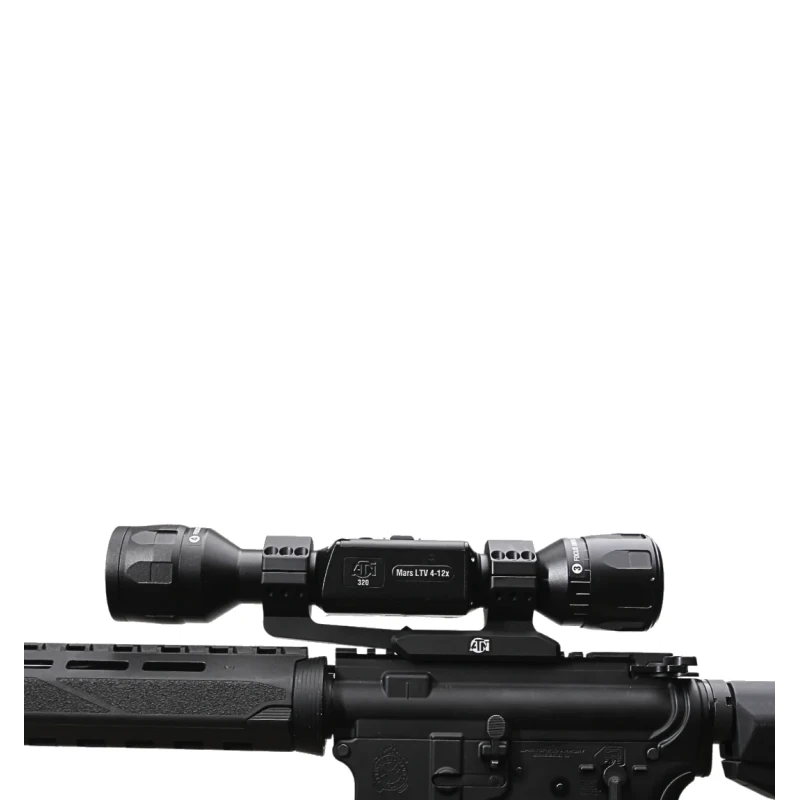

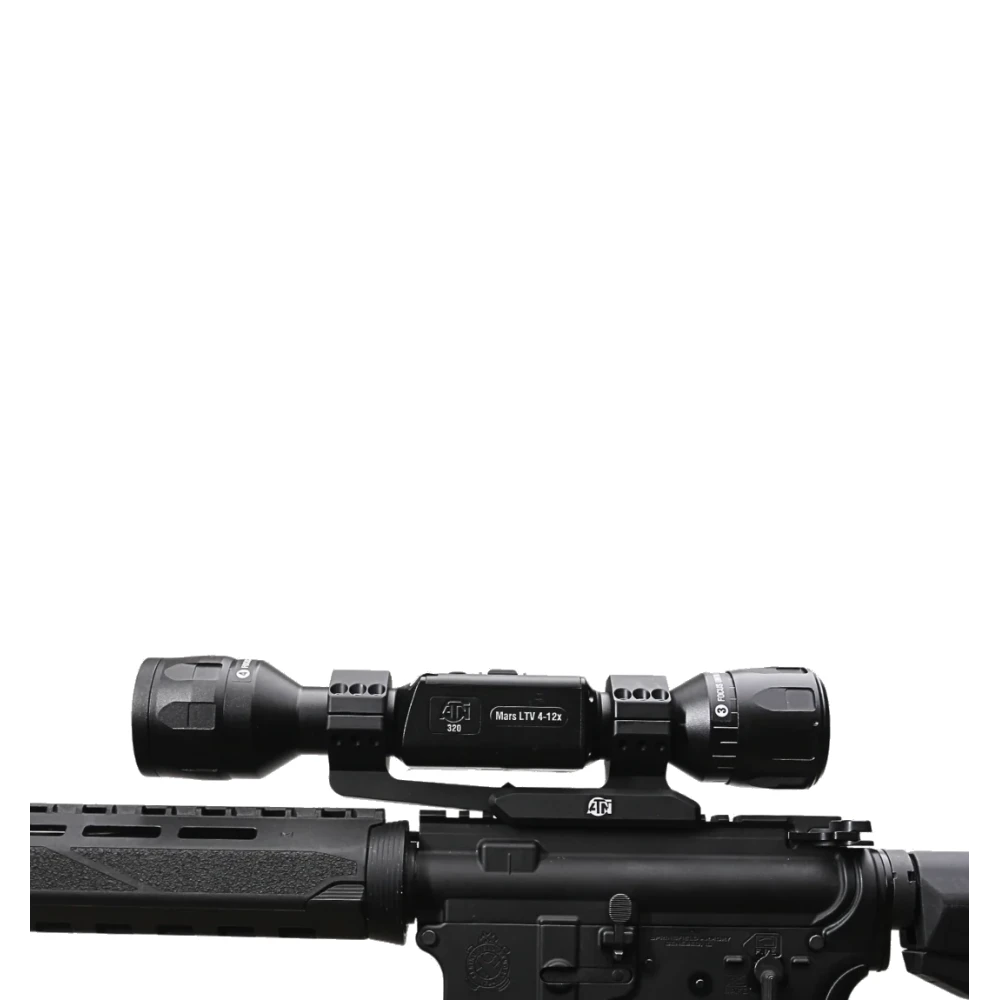

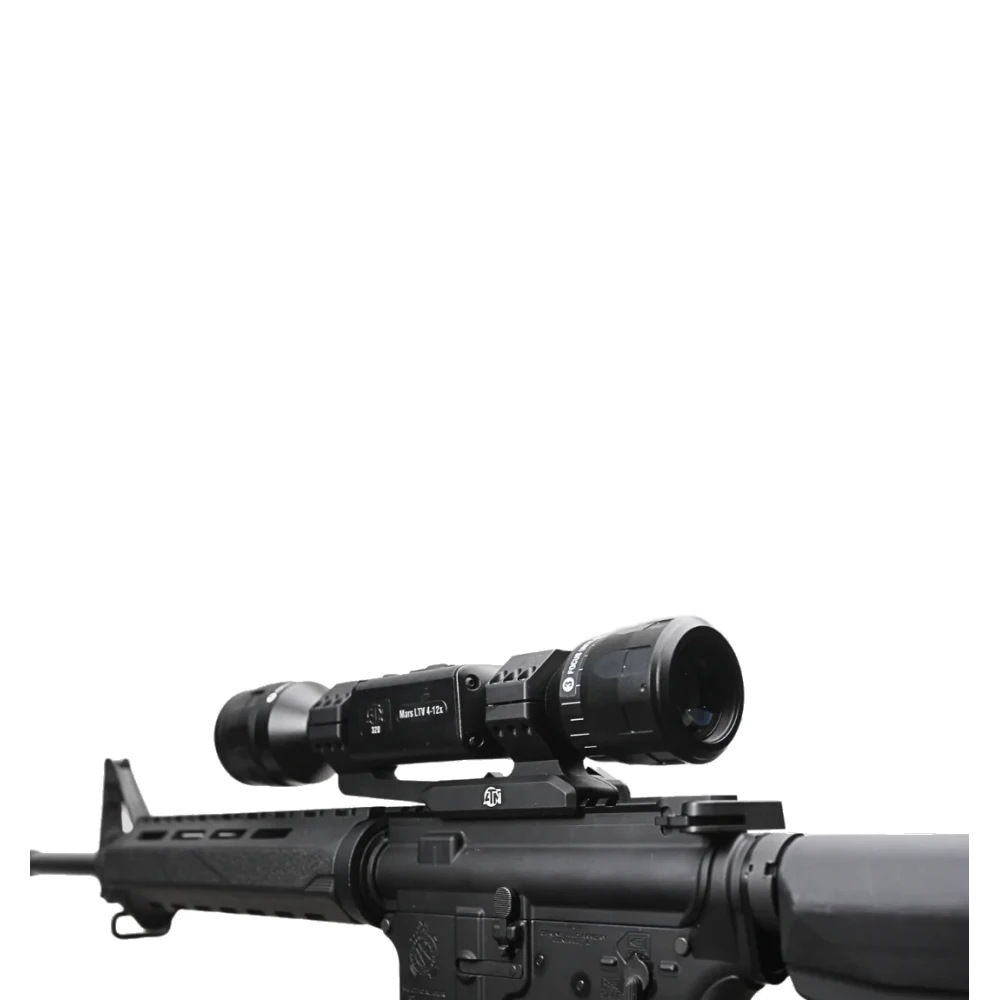

Кріплення теплоприцілу BGN ARMO серія ATN
Це жорсткий одномісний моноблок, розроблений під тепловізори/приціли ATN з діаметром труби Ø30 мм.
Виготовлений даний моноблок з авіаційного алюмінію на 5-осьових ЧПК, щр забезпечує вийняткову міцність та точність.
Даний моноблок має базу під Picatinny/Weaver, що дозволяє встановлювати необхідні аксесуари, інтегровані упори віддачі та верхню планку-перемичку під аксесуари/установочні вузли ATN.
Переваги:
Монолітна точність. Корпус фрезерований з цільної заготовки для максимальної співвісності оптики зі стволом.
Легка й міцна конструкція. Авіаційний алюміній, тверде анодування (black hard coat) – стійкість до зносу та корозії.
Надійна фіксація. Дві сталеві лапи віддачі та прижимна планка забезпечують беззривну роботу на потужних калібрах.
Зручний монтаж. На деталях нанесені рекомендовані моменти затяжки; комплект включає спеціальні гвинти М5 та гайки.
Функціональність зверху. Комплектна верхня планка Picatinny дозволяє ставити додаткові модулі/перемички (за потреби).
Сумісність:
Прилади ATN з центральною трубою Ø30 мм.
Будь-які карабіни з базою Picatinny/Weaver.

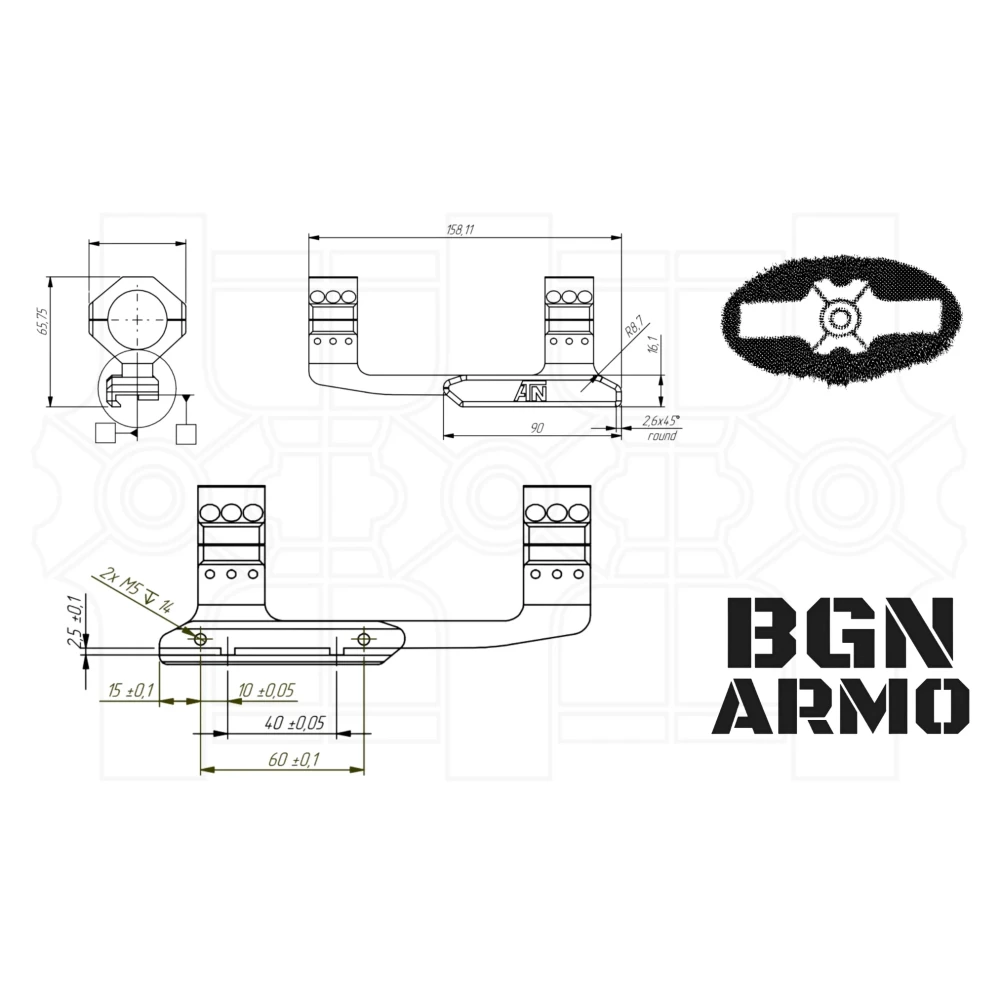

Ключові характеристики:
Діаметр кілець: 30 мм
Нахил: 0 MOA
Висота оптичної осі: 38 мм (від верху рейки до центра труби)
Матеріал: Авіаційний алюміній, гвинти/гайки – сталь
Покриття: тверде анодування, чорне
База: STANAG 4694 / MIL-STD-1913 (Picatinny), сумісна з Weaver
Рекомендовані моменти затяжки:
Гвинти верхньої планки: 2.5 Н·м (22 in-lbs)
Гвинти півкілець: 2.2 Н·м (19.5 in-lbs)
Гвинти прижимної планки до рейки: 4–5 Н·м
Комплект постачання:
Моноблок-кріплення ATN (0 MOA, H38, Ø30 мм)
Верхня планка Picatinny-перемичка
Кріпильний комплект: гвинти М5 та гайки М5
Інструкція з моментами затяжки
Примітка: фактична сумісність з конкретною моделлю ATN залежить від типу посадки (труба 30 мм або використання верхньої планки). За потреби підкажемо конфігурацію під ваш прилад
